Паровой котел ICI Caldaie - BX

Паровые котлы ICI Caldaie серии BX средней мощности.

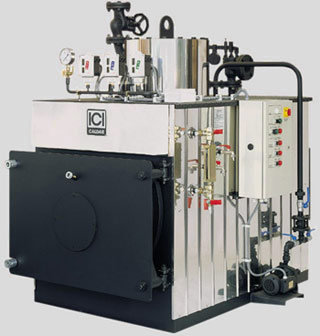

Паровой котел ICI Caldaie BX средней мощности
Мощность парового котла: 60.000 - 1.750.000 Ккал/ч
Мощность котла: 70,0 - 2.035,0 кВт/ч
Паровые котлы производительностью : 100,0 - 3000,0 кг. пара в час

Паровой котел ICI Caldaie серии BX отличается высоким качеством произведенного пара с давлением до 1 бара.

Стандартна комплектация:
Представленный в "моноблочной" конструкции, установленный на едином основании, котел идет в комплектации:

2 индикатора уровня 1 зонд безопасности сверхнизкого   1 паспорт котла российского образца

1 главный паровой клапан   уровня   1 техническое руководство на котел

2 предохранительных клапана 2 питательных электронасоса   1 общий чертеж котла

1 манометр      3 запорных клапана    1 чертеж соединений (разрезы)

1 ограничительное реле давления    3 обратных клапана    2 паспорта на питательные насосы

1 реле давления второй ступени   1 дренажный отсечной клапан 2 технических руководства на насосы

1 предохранительное реле давления 1 дренажный продувочный запорный 2 паспорта предохранительных

с ручной перезарядкой клапан клапанов

1 электронный регулятор уровня 2 фильтра на подаче в насосы 2 технических руководства на клапана

1 зонд безопасности низкого уровня 1 шкаф управления P54 1 расчет котла на прочность

Примечание:
Всегда указывайте во время заказа электрическое напряжение и топливо для правильного подбора электрической панели управления парового котла.

Техническое руководство паровых котлов BX

Модель парового котла	Мощн., кВт	Мощн. горелки, кВт	Произв-сть, кг/ч	Сопр. топки мбар	Рабочее давление мин/макс	Высота, мм	Ширина, мм	Длина, мм	Масса, кг.
BX 60	70	76	100	0,7	0,2/0,9	1500	1200/800	1215	470
BX 90	105	116	160	1,5	0,2/0,9	1680	1220/950	1720	660
BX 200	233	258	354	3,5	0,2/0,9	2010	1400/1130	2060	1080
BX 300	349	387	530	3,5	0,2/0,9	2260	1590/1290	2095	1400
BX 400	465	516	708	5,0	0,2/0,9	2260	1590/1290	2345	1520
BX 500	581	645	883	4,5	0,2/0,9	2280	1750/1450	2385	1960
BX 600	698	774	1060	6,0	0,2/0,9	2280	1750/1450	2635	2200
BX 800	930	1032	1415	5,5	0,2/0,9	2570	1900/1600	2635	2600
BX 1000	1163	1292	1770	7,0	0,2/0,9	2570	1900/1600	2965	3200
BX 1200	1395	1550	2000	7,5	0,2/0,9	2720	2000/1730	3160	3600
BX 1500	1744	1937	2650	6,5	0,2/0,9	3000	2200/1890	3420	4400
BX 1750	2035	2260	3000	7,5	0,2/0,9	3000	2200/1890	3720	4900

Опции парового котла ICI Caldaie серии BX (вспомогательное оборудование)

*Группа автоматической продувки по таймеру (нижняя продувка)

*Датчик аварийного верхнего уровня

Паровой котел серии ВХ представляю собой герметичные котлы с реверсивной тупиковой топкой и предназначены для приготовления насыщенного пара с рабочим давлением до 0,7 бар, и имеют паропроизводительность от 100 кг/ч до 3000 кг/ч.
Особенностью модели ВХ является большой объем котловой воды, что позволяет удовлетворить значительные запросы по пару в кротчайшие сроки. Даже при быстром расходе пара, благодаря большой поверхности испарения вода испаряется полностью, чтобы избежать попадания капель воды в пар забор пара производится из парозаборника, который находится гораздо выше зеркала испарения и получаемый пар всегда высококачественный, практически "сухой".

ХАРАКТЕРИСТИКИ ВОДЫ (ХВП)

Для паровых генераторов с площадью обогрева более 15 кв.м., норматив устанавливает ограничивающие значения некоторых специфических величин воды в котле. Эти значения приведены в последующих таблицах.

В любом случае для всех генераторов необходимо принять некоторые указанные ограничения и проконсультироваться со специализированными фирмами, предоставляющими выбор типа подготовки, необходимый для применения, основываясь на внимательном анализе воды, имеющейся в распоряжении. Многие поломки и иногда серьёзные аварии происходят из-за использования воды с несоответствующими характеристиками.

Питательная вода – предельные значения: (подвод питания котла) паровой котел BX

Таблица 1

Характеристики	Единица измерения	Давление < 15 бар	Давление < 25 бар
РН		7 /9,5	7 / 9,5
Общая жесткость	мг/л CaCo₃	10	5
Кислород (1)	мг/л O₂	0,1	0,05
Свободный углекислый газ (1)	мг/л CO₂	0,2	0,2
Железо	мг/л Fe	0,1	0,1
Медь	мг/л Cu	0,1	0,1
Маслянистые вещества	мг/л	1	1
Внешний признак	Светлая, прозрачная, без упорной пены

1) Эти значения действительны, если предполагать наличие теплового дегазатора. В отсутствии дегазатора, в любом случае необходимо поднять температуру воды, содержащейся в резервуаре, хотя бы до 80°С (см. Гл.2.3. - Питание), тем самым снизив содержание растворённого газа (кислорода O₂ и углекислого газа CO₂). В любом случае необходимо использовать химические добавки, чтобы полностью удалить кислород из питательной воды и снизить до минимума коррозийные явления углекислого газа CO₂.

Рабочая вода - предельные значения (1) паровой котел BX

Таблица 2

Характеристики	Единица измерения	Давление < 15 бар	Давление < 25 бар
РН		9 / 11	9 /11
Общая щёлочность	мг/л СаСо₃	1000	750
Общая жёсткость (3)	мг/л СаСо₃	10	5
Максимальная проводимость (4)	US/cm	8000	7000
Кремнезём	мг/л SiO₂	150	100
STD (4)	мг/л	3500	3000
Добавки (2)
Внешний признак	Светлая, прозрачная, без упорной пены

(1) Чтобы поддерживать в генераторе параметры щёлочности и кремнезёма в установленных или рекомендуемых лимитах необходимо прочищать, по возможности постоянно, генератор. Значения концентрации в подаваемой воде и в генераторе связаны с постоянным очищением из следующего отношения:

S%=100*(Ca/Cc)

S% = Объём очистки в процентах по отношению к воде, впущенной в генератор;

Са = Реальная концентрация определённой соли или же иона в подаваемой воде;

Сс = Максимальная допустимая концентрация той же соли в генераторе

(2) Для правильного управления использование добавок, дозировка и лимиты зависят от природы и
характеристики самих добавок

(3) Определена усвоенным образцом

(4) Два параметра имеют одну и тужу физическую важность, но значения соотносятся, если только
известен химический состав воды.

Частота анализов паровых котлов BX

Частота анализов зависит, очевидно, от использования генератора и качества используемой воды;

однако, советуем каждые два дня проверять значение рН, общей жёсткости и щелочности

питательной/рабочей воды.

В разных рабочих условиях было бы хорошо ежемесячно предлагать полному анализу значительный

образец питательной/рабочей воды.

Более того, хорошо было бы зрительно проверять в обратках конденсата возможное наличие

высокозагрязняющих маслянистых веществ (снижение испарения на поверхности воды в котле из-за

маслянистого слоя).
